生物識別部品

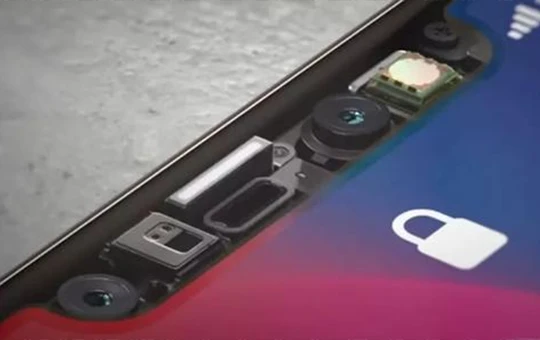

3 D構造光モジュール用光学連結部品
製品の応用

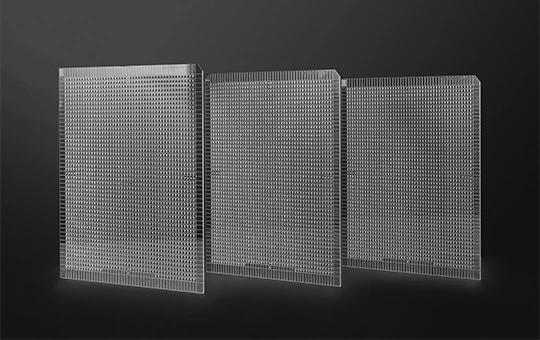

3 D構造光ユニット用の光学連結部品は、光学ガラス基板上に精密な貫通孔と切断などのプロセスを施し作成される。3 D顔識別用の投影器のレンズ及び光学回折素子の間の組立に用いて,3 D構造光ユニットの重要な構成要素である。

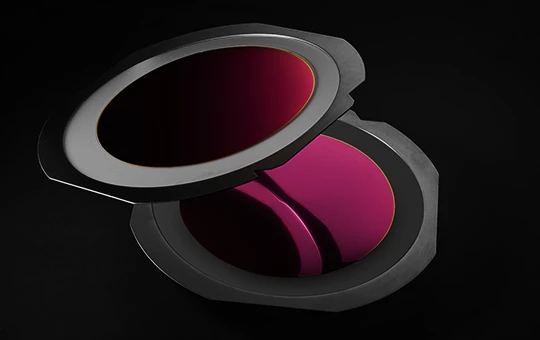

生物識別赤外線狭帯域光学フィルタ
製品の応用

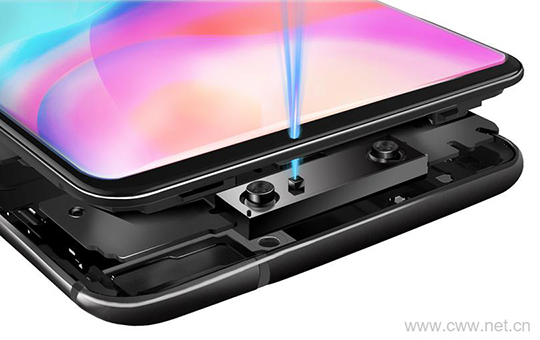

光学基板表面に近赤外線バンドパスまたはマルチバンドパスを成膜し、特定の波長帯の入射光を高透過すると同時に,他の光をがカットオフする効果がある。同時にレーザー切断技術を用いてミリ単位以下の極小サイズのカット加工が行われる。現在は主にスマートフォンToFユニットに応用される。
半導体ウェハ技術解決方案
製品の応用

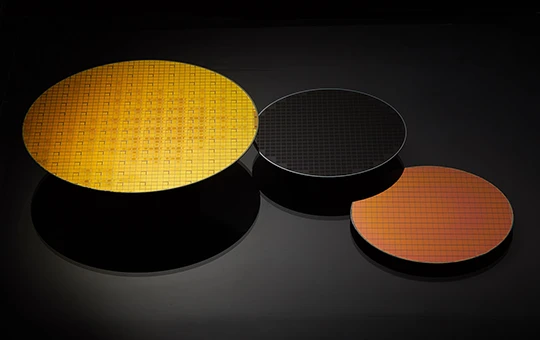

光学コーティングは半導体プロセス技術と結合してチップ上にナノレベルの光学加工を行い、現在は主に次世代の光学スクリーンに応用されている。現在は超薄スクリーンの指紋ユニットに使用され、最終的に5 Gスマートフォンに用いられる。

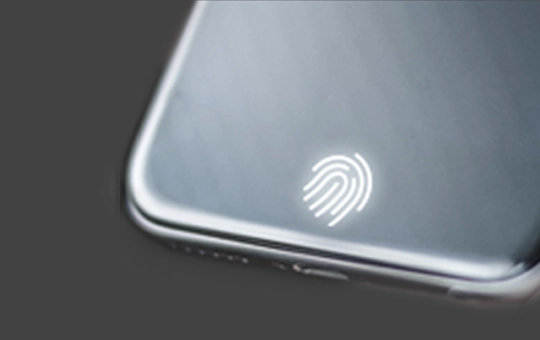

光学スクリーン下の指紋識別モジュール用フィルタ
製品の応用

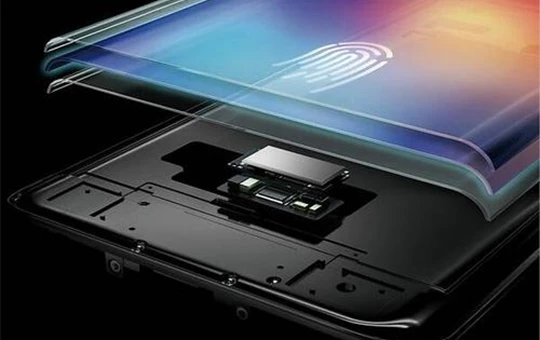

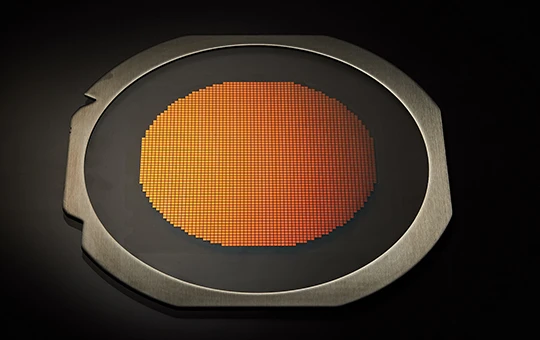

半導体ウェハ光学技術は、成膜、塗布、露光、現像、エッチングなどの半導体プロセスを経て、赤外カットフィルム層、低透低反フィルム層、CF層、Micro Lens層などの各光路層を指紋識別チップ表面に集積し、超薄スクリーンの指紋識別モジュールに適用される光電子チップになり、従来の指紋識別モジュールに代わり,指紋識別モジュールの超薄化と小型化を実現できる。現在は5 Gスマートフォンに用いられる。
