センサーセラミック基板精密加工サービス

製品の応用

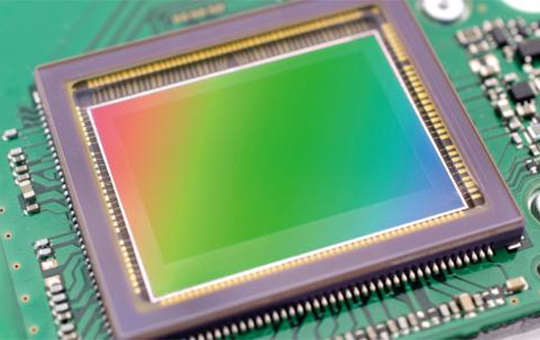

CCD/CMOSイメージセンサーのパッケージ用セラミック基板の超精密加工を提供し、センサー印刷回路のセラミック基板は顔認識用、撮像用のイメージセンサー梱包及び気圧センサーパッケージに使用される。

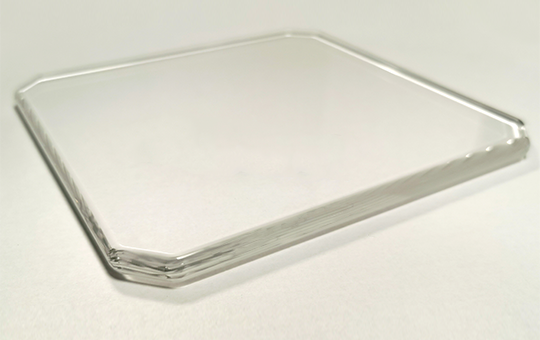

センサー光学パッケージ基板

製品の応用

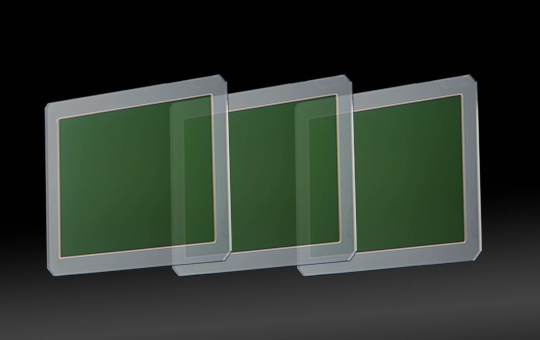

センサー用光学パッケージは成膜後の外観要求が高く（点状欠陥≤6um)、主にカメラのCCD/CMOSセンサー光学パッケージに用いられる。

チップ貼付搭載基板

製品の応用

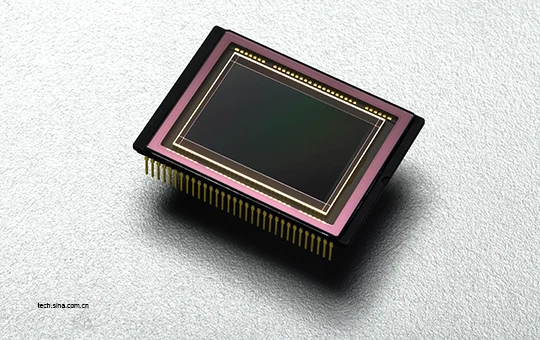

チップ付搭載基板は高平坦度、低粗度の要求があり、生体認証チップ印刷回路板を精密加工している途中の搭載基板である。
