傳感器陶瓷基板精密加工服務
應用示意圖

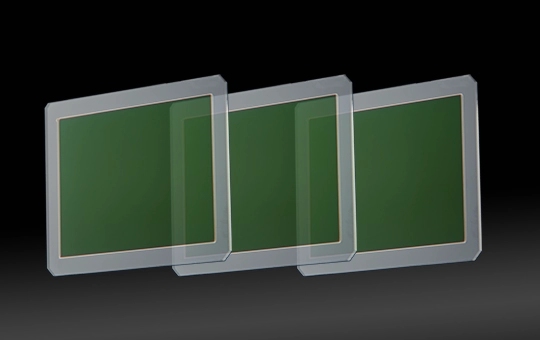

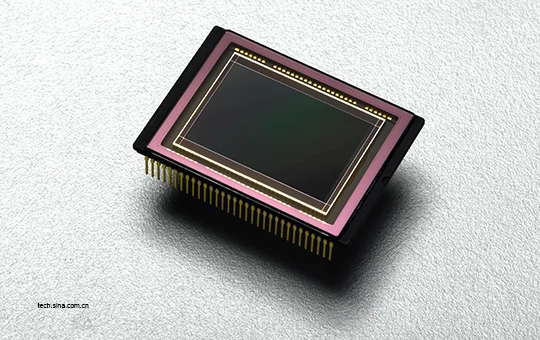

提供CCD/CMOS 图像传感器封装用陶瓷基板超精密加工服务。传感器印刷电路陶瓷基板系用于脸部识别以及摄像用的图像传感器封装，以及气压传感器封装。
傳感器光學封裝基板
應用示意圖

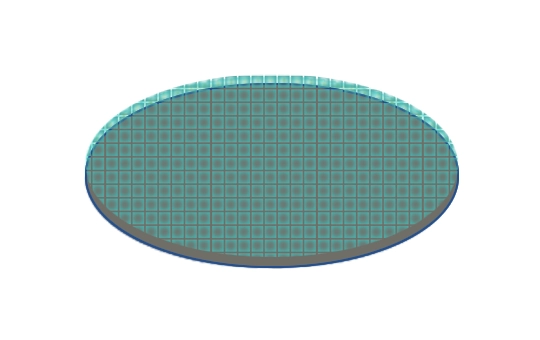

传感器光学封装基板，產品有較高的外觀要求(点状缺陷≤6um)，主要用于数码相机的CCD/CMOS传感器光学封装。
芯片贴附承载基板
应用示意图

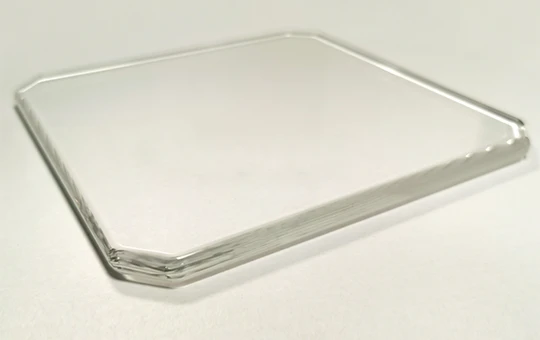

芯片贴附承载基板，具有高平坦度、低粗糙度要求，是用于生物识别芯片印刷电路板精密加工过程中的承载基板。
